创新创优丨志德岩土喜获一项国家发明专利授权
发布日期:2023-12-27来源:志德岩土 浏览次数:203次


近日,从国家知识产权局传来喜讯,四川志德岩土工程有限责任公司申报的“一种扶壁肋桩式桩板挡土墙”获得国家发明专利授权。


发明专利证书


技术原理简介


扶壁肋桩式桩板挡土墙是一种全新的组合式支挡结构,主要由抗滑桩、抗滑桩肋板(牛腿)、扶壁式挡土墙、竖向预应力地锚四部分组成,其构造如下图所示。

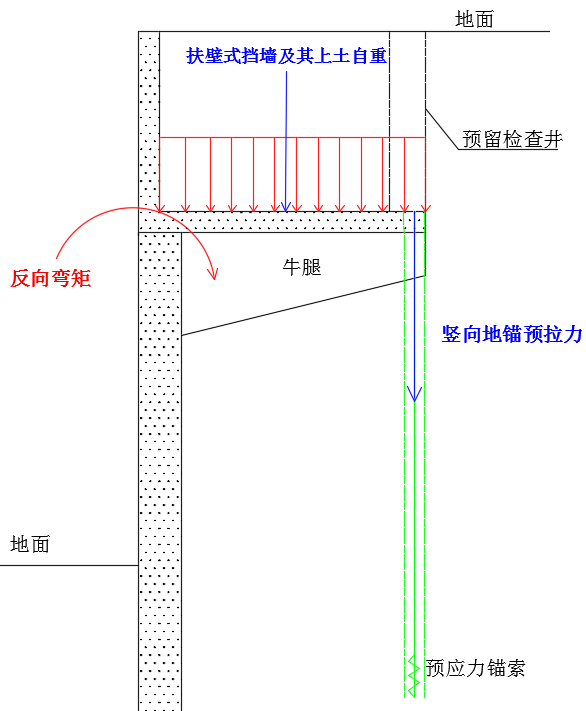

扶壁肋桩式桩板挡土墙构造图


技术优势


(一)利用桩体侧向土压力、扶壁式挡墙及其上土体自重及竖向地锚预应力三者形成的受力“自平衡”体系,可以大幅减少抗滑桩的桩顶位移,使支挡结构的悬臂高度在不能使用横向锚索的情况下达到25m-35m;

(二)不是全部依靠抗滑桩来抵抗桩后土压力,因此抗滑桩的锚固深度较常规设计也可进行进一步的优化;

(三)扶壁肋桩式桩板挡土墙设计的控制条件不再是桩顶位移,因此可以充分利用材料自身的强度,具备较好的经济性;

(四)在地锚上方设置作业井,竖向地锚的预应力大小可以人为控制,并可以对地锚进行二次张拉,能很好的控制桩顶位移。


该专利技术与传统支挡结构相比较,悬臂支护高度可达35m。在充分发挥填土自重和竖向地锚拉力对桩顶产生的反向弯矩的情况下,大幅减少了桩体所承受的水平弯矩,减少了桩体的弯曲变形,降低了工程造价,施工方便,支挡效果好。为高填方边坡支挡结构设计提供了新的设计思路与方法,解决了高填方边坡支挡结构设计的一大难题。经第三方科技成果鉴定,该技术处于国内领先水平。


相关科技成果报告


该项发明专利的获奖,是我司在高边坡治理悬臂支挡工程设计与施工技术领域的又一重大创新成果,更是我司“创新创优”核心竞争力的切实体现。创新源于实践,从实践中发现问题、解决问题是技术创新的本质,志德岩土将秉承勇于创新、持续领先的技术理念,用实际行动打造企业核心竞争力。
